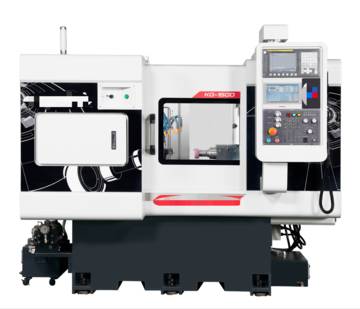

CNC內外圓研磨複合機
- 雙砂輪主軸結構
- 最大研磨深度 150mm
- FANUC 控制器
- 全密閉式護罩
產品特性：

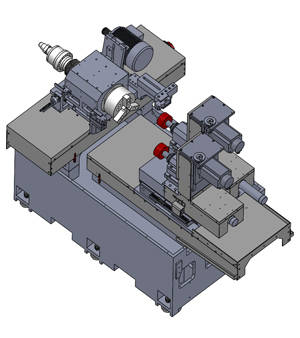

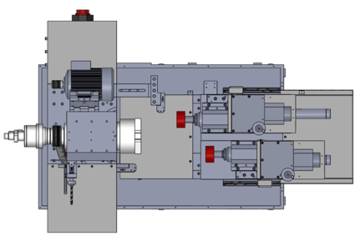

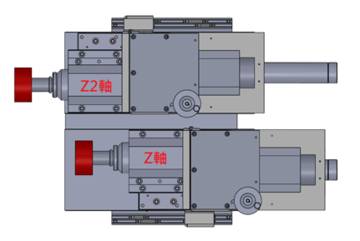

砂輪研磨主軸架構 (Z軸 及 Z2軸)
創新的滑台移動設計，大幅減少研磨加工時的干涉問題。
砂輪轉動採用皮帶傳動。
研磨軸採用油壓缸驅動至定位，再由伺服馬達控制移動量。
研磨主軸轉速可由10000 RPM~50000 RPM 任意選用。
砂輪最大外徑可達 150mm，大幅提升了加工效率。

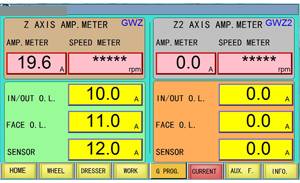

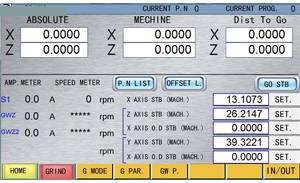

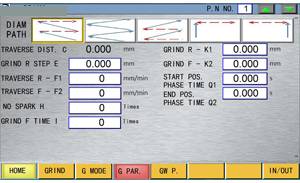

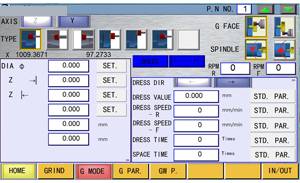

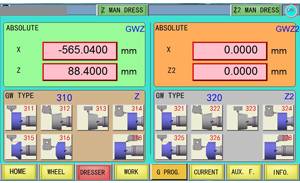

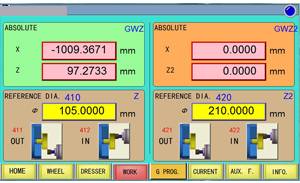

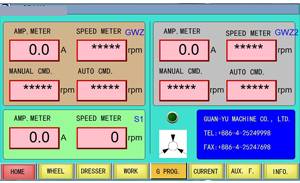

全新對話式操作介面
功能強大●操作簡單
產品規格：
|
Z軸及Z2軸 |
|
|
|
加工能力 |
研磨直徑範圍 |
ø4～ø240 mm |
|
最大研磨深度 |
150 mm |
|
|
工作最大旋徑 |
ø300 mm |
|
|
防水護蓋內之旋徑 |
ø300 mm |
|
|
控制系統 |
控制器 |
FANUC |
|
工作頭 |
主軸轉速 |
0～1000 |
|
X軸進給速度/最大行程 |
10 M/min / 350 mm |
|
|
X軸最小顯示單位 |
0.0001 mm |
|
|
工作頭旋轉角度 |
-5°～+15° |
|
|
工作台 |
Z 軸進給速度 |
10 M/min |
|
Z 軸最大行程 |
400+100 mm |
|
|
Z 軸最小顯示單位 |
0.0001 mm |
|
|
工作主軸中心離地面高度 |
1060 mm |
|
|
油壓系統 |
油箱容量 |
30 L |
|
冷卻系統 |
切削液水箱容量 |
150 L |
|
傳動馬達 |
油壓馬達 |
0.75 Kw (1HP) |
|
切削液馬達 |
0.37 Kw (1/4HP) |
|
|
X、Z 軸伺服馬達 |
X:1.2Kw/Z:1.2Kw |
|
|
砂輪馬達（Kw） Z軸 |
2.2，2P (3HP) |
|
|
主軸頭馬達 |
2.2，4P (3HP) |
|
|
其他 |
自動注油機 |
2 L |
|
機器尺寸（長x寬xX高）-配件 |
2500x2300x1700 mm |
|
|
機械重量 |
3200 kg |
|
標準配件
|
|---|
|
CNC 控制器
|
|
X 軸工件主軸馬達變頻器
|
|
Z 軸研磨主軸馬達變頻器
|
|
Z2 軸研磨主軸馬達變頻器
|
|
Z 軸研磨主軸
|
|
Z2 軸研磨主軸
|
|
油壓夾頭
|
|
油壓迴轉缸
|
|
三色警示燈
|
|
工作燈
|
|
工具箱
|
|
自動注油機
|
|
切削液水箱及泵浦
|
|
紙帶過濾機
|
|
電磁除屑機
|
|
液壓油箱及泵浦
|
|
內循環散熱系統
|
|
鑽石修刀
|
|
地基螺絲及墊塊
|
|
機械、電器操作說明書
|
|
全罩式護罩
|
