行程：1000
主軸10000轉
詳細尺寸規格請洽
機械團隊 郭經理 0985-869319 / 0934-067489
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
|
項 目 |
說 明 |
MCV-100BA |
|
行 程 |
X 軸行程 |
1000mm |
|
Y 軸行程 |
600mm |
|
|
Z 軸行程 |
600mm |
|
|
主軸端面至工作台面 |
140mm~740mm |
|
|
工作台 |
工作台尺寸 |
1200mm x 560mm |
|
最大荷重 |
700 kgs |
|
|
主 軸 |
主軸轉速 |
15000 r.p.m. |
|
傳動方式 |
直結式 |
|
|
主軸馬力 |
7.5 KW / 10 HP |
|
|
主軸錐度 |
BT-40 |
|
|
進給率 |
X 軸快速進給 |
16000 mm/min |
|
Y 軸快速進給 |
16000 mm/min |
|
|
Z 軸快速進給 |
16000 mm/min |
|
|
切削進給速率 |
5000 mm/min |
|
|

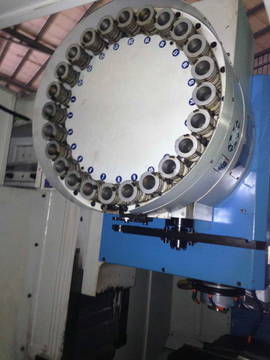

刀 庫 |
刀庫型式 |
刀臂式 |
|
刀庫容量 |
24 支 |
|
|
最大刀具直徑 |
30mm |
|
|
最大刀具長度 |
200mm |
|
|
最大刀具重量 |
6 kgs |
|
|
機械規格 |
機械重量 |
8000 kgs |
|
佔地面積（寬ｘ深ｘ高） |
3500mm x 3210mm x 3200mm |
|
|
重覆精度 |
0.005mm |
|
|
電力需求 |
20 KVA |
|
|
空氣壓力 |
6 kg/cm 2 |
|
|

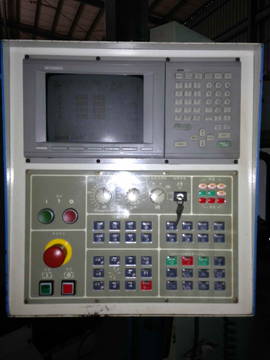

控 制 器 |
三菱 |
