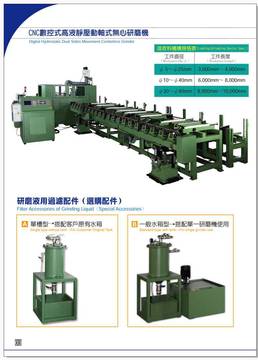

無心磨床新機介紹： 適用長型工件研磨
高速研磨砂輪的優點
高速砂輪因線速度快可以増加砂輪的研削性能 , 提升圓度尺寸精度 以及更佳表面粗度
高速砂輪因線速度加快60%可以降低砂輪的損耗 , 提生產能預計可以增加到40~60%
高速砂輪因線速度加快可以降低砂輪氣孔阻塞的現象 , 讓砂輪排屑效果提升 . 減少修砂次數
高速導輪的優點
高速導輪因線速度快近2倍 , 可以縮短一半修整導輪的時間 . 提升機器的有效產能
高速導輪因線速度加快2倍 , 可以配合高速砂輪優異的性能 , 提生產能預計可以增加到40~60%
高速導輪因線速度加快2倍 , 可以配合高速砂輪優異的性能 , 提昇研磨品質達到最佳狀態

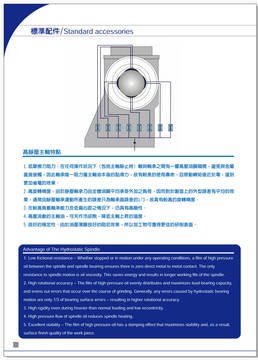

高液靜壓主軸具備下列特點
低摩擦阻力：由於在任何操作狀況下（包括主軸靜止時）軸與軸承之間有一層高壓油膜隔開，而避免金屬直接接觸，因此軸承唯一阻力，僅主軸油本身的黏滯力，固有較長的壽命，且啟動轉矩接近於零，達到更加省電的效果
高旋轉精度：由於靜壓軸承乃由全體油膜平均承受外加之負荷，因而對於製造上的外型誤差有平均的效果，通常由靜壓軸承運動所生的誤差只為軸承而誤差的1/3，故具有較高的旋轉精度
在較高負載軸承能力及低偏心距之情況下，仍具有高剛性
高壓流動的主軸油，可充作冷卻劑，降低主軸上昇的溫度
良好的穩定性，由於油壓薄膜良好的阻尼效果，所以加工物可獲得更佳的研削表面
規格表
| 砂輪主軸馬達 | 20.0 HP |
| 導輪主軸馬達 | 4.0 HP |
| 油壓馬達 | 1.0 HP |
| 冷卻系統 | 2.0 HP |
| 總馬力數 | 27.0 HP |
| 砂輪主軸轉速 | 500~1500 rpm |
| 砂輪尺寸(外徑×寬度×內徑) | 610×205×304.8 mm |
| 導輪主軸 | 10~400 rpm |
| 導輪尺寸(外徑×寬度×內徑) | 305×205×165 mm |
| 導輪主軸結構 | 液靜壓 |
| 主軸手動回轉精度 | 5 µm |
| 主軸自動回轉精度 | 2 µm |
| 主軸油壓壓力 | 10~15 kg/cm2 |
| 研磨範圍 | ø3.0~ø100 mm |
| 修整座驅動方式 | 數位控制馬達趨動 |
| 修整座滑台 | 研磨級線性滑軌 |
| 滑座結構 | 滾珠線軌/滾珠螺桿 |
| 砂輪滑座調整精度 | 1 µm |
| 導輪滑座調整精度 | 1 µm |
| 控制系統 | PLC控制系統 |
| 機器重量 | 4500 kg |
| 機器尺寸(L×W×H) | 260 ×130×190 cm |
| *本規格僅供參考，如有變更，恕不另行通知。 |
