研磨利器.CNC雙主軸內徑磨床ApTEC 內孔磨床、內徑研磨機
全新CNC內孔磨床.內.外徑研磨機.雙主軸複合式研磨
功能特色: 主軸迴轉精度.最小解析單位精度值0.0005mm
先進的FANUC 0iT-CNC控制器
1. http://www.youtube.com/watch?v=0ZajxtE1EPw
2. http://www.youtube.com/watch?v=1SdqokCrOtM
3. http://www.youtube.com/watch?v=qq5Yj-xS3io
請點選連結網址。影片連結時...請耐心稍後，謝謝！

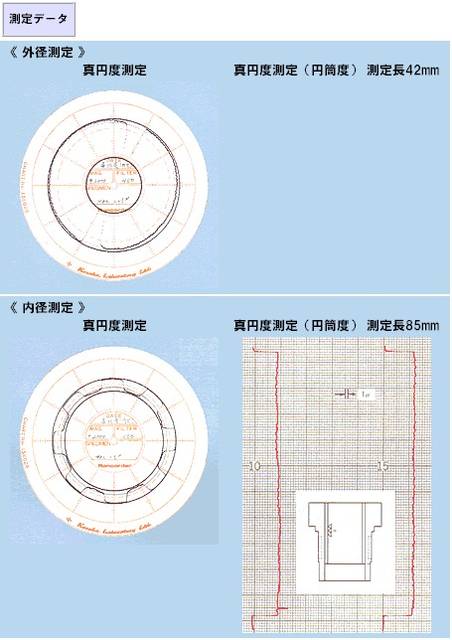

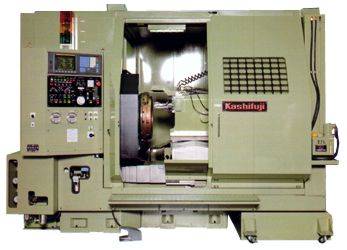

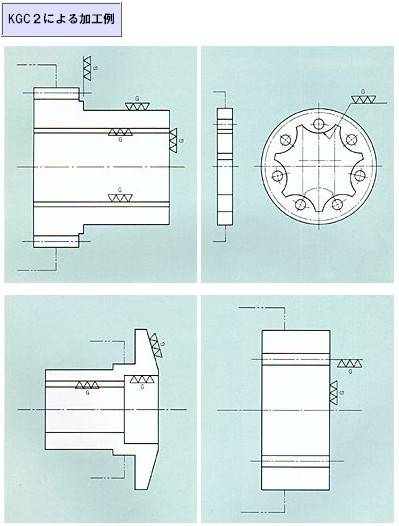

KGC24軸控制的複合研磨機外徑研磨，外周圓筒研磨，內徑研磨，內齒研磨，內齒輪研磨，內栓槽研磨， 內六栓槽研磨，內角栓槽研磨最適用的C軸研磨。 |
對應所有複合研磨需要的工具群及其應用
刀具固定有予留的能力。 ATC誤差是零，保証高精度的刀具。而且無需交換的時間。還有無需每一次的砂輪修整。可以節省時間和延長壽命。即使加工可以很快但精度不理想的話則複研磨的效果會減半。重視精度、此觀念是KASHIFUJI的信條。 |
外徑研磨使用陶瓷CBN砂輪加工。準備有從 φ50到φ200砂輪所適用的多種類高精度主軸。 砂輪修整使用圓盤型鑽石修整裝置在機台上可以實施。不像 ATC型 研磨複合加工機無需每次都做修整。砂輪的壽命有壓倒性的優點。 |
内面，內孔研磨使用陶瓷CBN砂輪做加工。準備有適用於 φ60的砂輪所適用的多種類高精度主軸和適合孔形狀的ARBOR。右 圖的照片是裝在L=125ARBOR的φ25砂輪安裝在30,000rpm高周波 主軸的例子。外徑、內面內孔的研磨的砂輪都可配合工件準備最合適的形狀、砂粒、結合劑的組合。 |
內徑的溝研磨使用CBN電著砂輪做加工。砂輪的斷面形狀可配合栓槽滿，角溝 ，漸開線，圓弧状等的工件形狀製作。準備有適合內徑從φ30到φ300的砂輪徑。範圍外的也可以做對應。還有外徑，內面、內孔的研磨砂輪也可以用電著砂輪做加工。 |
|
1.在其多項專利之設計上 CNC雙主軸內徑研磨機 搭載--雙砂輪高速主軸，可同時進行內徑、外徑，外端面，內端面，斜度，等研磨加工最大可一次加工至8個工作面，改善已往傳統式內徑磨床，加工效率不彰之缺點。
意者請洽 機械專案組 郭經理 0934-067489
|
|||||||||
CNC雙軸數控內圓磨床 150T CNC
FEATURE：
1.靜壓工作主軸頭，主軸迴轉真圓度<0.5μThe Hydrostatic workhead is hugh accuracy that spindle roundness under 0.5μ.>
2.X、Z 軸個別分離獨立滑台運動，T 型設計精度穩定可靠 The X and Z axis are separator table of T type design ,The isolated moving is reliable and stability.
3.可搭載兩支內圓主軸，適用於大、小內孔、內端面、外端面、與成型加工等
Two wheel spindle can option. Suitable for grinding internal straight hole, end face,internal end face, internal slot, taper and internal step, etc
4.可選購內藏高頻主軸，鑽石修砂滾輪，可大大提升生產效能 The high frequency buit in motor spindle and Rotary roller dressor can option to provide the highest productivity.
5.高品質，合理價格，操作簡單 High quality with cheap price and easy operation.
|
一、機器規格 Specification： |
說明 Description |
|||
|
1 |
兩軸伺服控制 Two axes servo control |
X、Z |
||
|
2 |
加工能力 Grinding capacity |
Ø5 ~ 150 mm |
||
|
3 |
最大孔深長度Max. workpiece bore depth |
150 mm |
||
|
4 |
加工物最大旋徑Swiveling over table |
500 mm |
||
|
5 |
工作台最大行程Max. table traverse |
600 mm |
||
|
6 |
工作台研磨速度Table feeding speed |
0.1~15,000mm/min |
||
|
7 |
最大承載重量Max. loading of workhead |
80kg/3hp |
||
|
8 |
主軸頭可調角度Workhead swivel angle |
-8° ~ 15° |
||
|
9 |
機器重量Machine weight |
3,500kg |
||
|
二、標準配件 Standard accessories： |
Qty. |
unit |
備註 Note |
|
|
1 |
CNC 伺服電控 CNC servo controller |
1 |
Set |
FANUC，SYNTEC 控制器 |
|
2 |
砂輪主軸Grinding wheel spindle |
1 |
Set |
8,000 ~ 50,000rpm 選一組 Select one |
|
3 |
自動潤滑系統Auto lubrication |
1 |
Set |
滑軌潤滑 Lub. of guideway |
|
4 |
精密靜壓工作頭Hydrostatic workhead |
1 |
Set |
軸承永不磨耗，None fricative bearing |
|
5 |
靜壓供油系統 Hydraulic power pack |
1 |
Set |
含濾與冷卻風扇，Filter with cooler fan |
|
6 |
環保全罩式板金Fully enclose guard |
1 |
Set |
|
|
7 |
工作主軸變頻器Workhead invertor |
1 |
Set |
主軸無段變速Workhead variable speed |
|
8 |
冷卻液系統模組 Coolant system |
1 |
Set |
20L/Min 紙帶過濾裝置 Paper filter |
|
9 |
調校工具Tools |
1 |
Set |
含腳座與平衡螺絲，Leveling pad |
|
10 |
修整座與鑽石修刀Dresser device |
1 |
set |
Diamond Φ12 |
|
三、選擇配件 Optional accessories： |
|
|
備註 Note |
|
|
1 |
第二砂輪軸 Second GW. Spindle |
1 |
Set |
6,000~40,000rpm for Face and Bore |
|
2 |
油壓夾頭Hydraulic 3-jaw chuck |
1 |
Set |
6＂/ 8＂ |
|
3 |
油壓迴轉缸 Rotary cylinder |
1 |
Set |
衝程Stroke 25mm |
|
4 |
間隙消除裝置Gap control |
1 |
Set |
負載控制型式Force loading type |
|
5 |
高靜壓油霧回收機 Oil mist separator |
1 |
Set |
高靜壓吸力強High suction |
|
6 |
強磁過濾機Super magnetic separator |
1 |
Set |
20L/MIN |
|
7 |
迴轉式修整裝置 Roller dresser |
1 |
Set |
可調速Variable speed，Φ100 |
|
8 |
內藏式高頻主軸 HF. built in Spindle |
1 |
set |
常搭配CBN 砂輪，With CBN G.W. |
LAYOUT：僅供參考REFERENCE
註：本公司對產品提昇品質得有修改機器外觀與規格的權力，不再另行通知。
小型外圓磨床 CNC MINIATURE GRINDER
高品質、高性能的實現HIGH QUALITY and HIGH PERFORMANCE
六面拘束油靜壓滑軌HYDROSTATIC SLIDEWAY 油靜壓主軸HYDROSTATIC SPINDLE
規格書SPECIFICATION：
|
機型 MODEL : 小型外圓磨床 CNC GRINDING MACHINE |
MSU-300CNC |
||
|
能力 Capacity |
工作頭最大旋徑 Swing over workhead |
Φmm |
220 |
|
兩頂心間最長距離 Distance between centers |
mm |
320 |
|
|
研磨最大外徑 Max. grinding dia. |
Φmm |
200 |
|
|
兩頂心間最大承受重量 Max. load held between centers |
kg |
30 |
|
|
砂輪頭 OD. Wheelhead |
外圓砂輪最大尺寸(外徑×厚度×孔徑) OD. Grinding wheel size (dia.× width × hole) |
mm |
OD. : Φ405 x 50 x Φ127 |
|
油靜壓砂輪主軸 Wheelhead with hydrostatic spindle |
|
迴轉精度 0.2μ Rotary accuracy 0.2μ |
|
|
砂輪最高周速 Max. wheel peripheral speed |
m/sec |
33 (45) |
|
|
砂輪座滑板 Wheelhead (X axis) |
最小單位 Least unit |
mm |
0.0001 |
|
快速進給速率 Rapid feedrate |
mm/min |
8000 |
|
|
研磨進給速率 Grinding feedrate |
mm/min |
0.1~6000 |
|
|
工作台 Table (Zaxis) |
旋轉角度逆時針方向 Swivel angle counter clockwise |
degree |
5∘(12∘) |
|
旋轉角度順時針方向 Swivel angle clockwise |
degree |
1∘ |
|
|
最大行程 Full stroke |
mm |
500 |
|
|
快速進給速率 Rapid feedrate |
mm/min |
10,000 |
|
|
最小單位 Least unit |
mm |
0.0001 |
|
|
研磨進給速率 Feed rate |
mm/min |
0.1~6000 |
|
|
主軸台 Workhead |
主軸驅動 Spindle driver |
Inverter |
無段變速 Variable speed（OPT.:伺服馬達 Servo motor） |
|
主軸轉速 Spindle speed |
r.p.m. |
0~1200 |
|
|
頂針 Spindle taper |
MT. |
3 |
|
|
尾座 Tailstock |
伸縮距離 Sleeve retraction |
mm |
25 |
|
頂針斜度 Spindle taper |
MT. |
3 |
|
|
馬達 Motor |
砂輪頭 Grinding wheelhead |
kw |
2.25 (3.7) |
|
砂輪滑台 ID. wheelhead table (X axis servo motor) |
kw |
1.2 |
|
|
油壓幫浦 Hydraulic pump |
kw |
0.75 |
|
|
工作主軸頭 Workhead |
kw |
0.75 (OPT.：伺服馬達Servo motor ) |
|
|
工作滑台 Table infeed（Z axis servo motor） |
kw |
1.2 |
|
|
砂輪主軸潤滑油幫浦 Lubrication pump of Wheel spindle |
kw |
0.75 |
|
|
冷卻液幫浦 Coolant pump |
kw |
0.18 |
|
|
切削水箱附磁鐵過濾幫浦 Coolant system pump |
kw |
0.375 （OPT.：紙帶過濾機 Paper filter） |
|
|
油箱能力 Tank capacity |
油壓箱 Hydraulic tank |
L |
20 |
|
砂輪軸潤滑箱 Wheelhead lubrication |
L |
40 |
|
|
冷卻液桶 Coolant tank |
L |
40 |
|
|
包裝尺寸 (L × W × H)Packing Dimension |
mm |
2000 x 2000 x 1900 |
|
|
其他 Other |
控制器 Controller |
FANUC |
Oid |
|
機械重量 Machine weight |
kg |
2800 |
|
Machine Layout：
註：本公司基於滿足客戶需求而不斷的研究改進，此機型所示之機械規格、特性，本公司有變更之權利。
