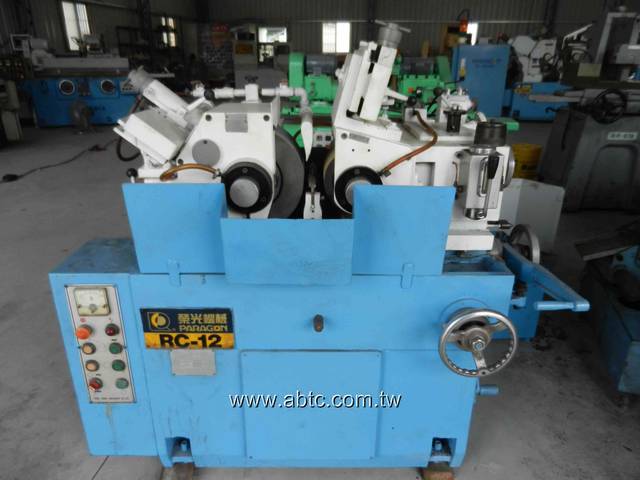

中古機械展示場之一

意者請洽

機械專案組郭經理 0985-869319

砂輪的標示、形狀基本認識

砂輪形成、尺寸、形狀、用途選用介紹

砂輪研磨作用

砂輪是經由磨料、結合劑、氣孔組合而成、經高速迴轉運作中，以其在外緣表面植無數上千萬之硬、銳、耐溫之小磨粒連續在工作物表面切削磨除，且不斷的自生銳利顆粒與磨屑空隙（氣孔），繼續對各種材料做磨削工作的一種研磨工具。

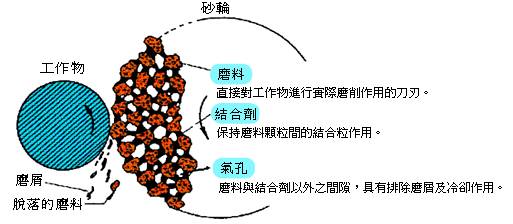

砂輪之結構

砂輪標示與訂購方法：規格與尺寸

規格 --- AZ 46 J 8 V 1 A 尺寸 --- 355 x 38 x 127
AZ		46		J		8		V		1	A
磨料		粒度		結合度(硬度)		組織(氣孔)		製法		形狀	緣形
A	灰黑色	16
A	灰黑色	20								1
38A	橘紅色	24								2
38A	橘紅色	36	粗		軟		小			3
PA	淺粉紅色	46						V	瓷質結合法	4	A
PA	淺粉紅色	60		E				V	瓷質結合法	5	B
RA	紫紅色	100		F		0				6	C
RA	紫紅色	120		G		1				7	D
GC	淺綠色	150		H		2		B	樹脂結合法	8	E
GC	淺綠色	180		I		3		B	樹脂結合法	9	F
WA	白色	220		J		4				10	G
WA	白色	240		K		5				11	H
AZ	寶藍色	280		L		6		R	橡膠結合法	12	I
AZ	寶藍色	320		M		7		R	橡膠結合法	13	J
32A	灰白色	400		N		8				14	K
32A	灰白色	500		O		9				16	L
SG	水藍色	600		P		10		MG	氧化鎂結合法	20	M
SG	水藍色	800		O		11		MG	氧化鎂結合法	21	N
C	黑色	1000		R		12				22	P
C	黑色	1200		S		13				23
19A	棕色	1500		T		14		UBS	彈性樹脂結合法	24
19A	棕色	2000	細	U	硬		大	UBS	彈性樹脂結合法	25
64A	灰色	2500						FBB	聚乙烯纖維法	26
		3000								50
		4000								60

標準形狀

1.常用形(平形)	2.環形	3.單面斜形	4.雙面斜形

5.單面凹形	6.盆形	7.雙面凹形	8.安全形

9.雙面盆形	10.雙面凸形	11.斜盆形	12.深碟形

13.淺碟形	14.盤形	16.砲彈形	20.單面斜凹形

21.雙面斜凹形	22.單凹斜凹形	23.單面併凹形	24.單凹／併凹形

25.斜凹／併凹形	26.雙面併凹形	50.瓦片形	60.角形

標準緣型

其他形狀

砲彈型砂輪：統一標示「SUED」
石磨：一般型「MIL」、特殊型「MSP」
汽門座砂輪：統一標示「VLVST」
特殊異形：通常標示「SP」
大理石、地磚專用磨石：
圓盤：ψ255 X 50 X ψ50 標示「O」
元寶型：標示「 S」
A 型：標示「A」
馬蹄型：標示「H」

帶柄砂輪形狀

A Group：異型
B Group：外徑尺寸較小 ( 3/4" ψ以下)之異型
W Group：所有平直形之帶柄砂輪屬之
AJ Group：A Group之延伸
BJ Group：B Group之延伸
其他：SF、K、L Group及特殊規格帶柄砂輪

超精研磨用、汽缸研磨用、模具用及車刀修整用的砂條

正方形標示：SQ
長方形標示：RT
圓形標示：RD
半圓形標示：HR
正三角形標示：TR
有 R 形標示：HN

如何正確選擇適當的砂輪

研磨條件		磨料	粒度	結合度	組織	結合劑
不變的研磨條件	工作物的材質	●抗拉強度 30 kg/mm2 以上抗張力大的半鋼軟鋼時用A. ●抗拉強度 50 kg/mm2 以上抗張力極大的淬火鋼時用WA. ●硬而且研磨性不良的合金鋼時用DA.RA.DR.32A. ●抗拉強度 20 kg/mm2 以下抗張力小的鑄鐵、有色金屬、非金屬時用C. ●超硬合金、寶石時用GC.	●軟而且展性大的材質時用粗粒. ●硬而且脆弱的材質時用細粒.	●軟的工件加工時用硬的結合度. ●硬的工件加工時用軟的結合度. ●非常軟的銅、鋅鐵等時用軟的結合度.	●軟而且粘的工件加工時用粗鬆的組織. ●硬而且脆弱的工件加工時用細密的組織.
	研磨裕量以及所要求的精度和修飾效果研磨作業的方式	●重負荷、重自由研磨時用A.Az. ●鏡面研磨修飾用GC.	●以效率為主、且研磨裕量大的粗研磨時用#1O~3O的粗粒. ●研磨效率要高且修飾面也要好時用#243.#303的混合粒度. ●研磨裕量不大而且需要精密的修飾時用細粒.	●手持研磨及其他粗研磨時用硬的結合度. ●精密研磨時用中或軟的結合度.	●研磨費用高的粗研磨時用粗鬆的組織. ●精密修飾研磨時用細密的組織.	●粗以及中的修飾時用瓷質法(V). ●高度的修飾時用樹脂法(B)橡膠法(R). ●重負荷、重自由研磨時用樹脂法(B).
	接觸面積		●接觸面積小時用細的粒度. ●接觸面積大時用粗的粒度.	●接觸面積小時用硬的結合度. ●接觸面積大時用軟的結合度.	●接觸面積小時用細密的組織. ●接觸面積大時用粗鬆的組織.
可變的研磨條件	砂輪的周速度			●周速度高時用軟的結合度. ●周速度低時用硬的結合度.		●周速度 2000 M/min 以下時瓷質法(V). ●周速度2000 M/min 以上時用樹脂法(B).
	加工工作物的速度			●速度高時用硬的結合度. ●逮度低時用軟的結合度.
	進刀量或研磨壓力			●進刀量大時用硬的結合度. ●造刀量小時用軟的結合度.		●特別進刀量大且研磨壓力大時用樹脂法(B).
	機械狀態			●剛性良好且振動少時用軟的結合度. ●振動多時用硬的結合度.		●在振動多的機械上使用樹脂砂輪往往會獲得良好結果.
	是否使用研磨液			●濕式研磨時可選比乾式時硬一級的結合度. ●乾式研磨時要選比濕式時軟一級的結合度.
	作業者是否熟練			●熟練者時用軟的結合度. ●非熟練者時用硬的結合度.
